Macam_macam kabel IDE

1)ATA/66

Pada tahn 10997-1998 Intel dan Quantum menciptakan standar baru Ultre DMA yang disebut ATA/66. Hal ini memberikan bandwidth teoritis dari 66 MB/detik. Sistem baru membutuhkan kabel baru dengan 80 konduktor. 40 konduktor baru digunakan untuk pentanahan. Pada versi lama, hanya 7 kabel yang digunakan untuk pentanahan. Landasan baru dan sangat efektif menghapus crosstalk yang disebut (yaitu kebisingan yang tersisa di kabel setelah transmisi). Dalam ATA/66 controller harus menunggu untuk kebisingan di kabel sebelum transmisi berikutnya. Dengan kabel baru kebisingan secara dramatis dikurangi. Transmisi dapat mengikuti satu per satu tanpa penundaan, dan bandwidth naik.
Protokol ATA/66 sepenuhnya kompatibel dengan ATA/33. Kita dapat menggunakan kedua jenis drive pada motherboard baik dengan ATA/33 atau ATA/66. Tentu saja ki hanya mendapatkan kinerja ATA/33 menggunakan drive ATA/66 pada motherboard ATA/33.

Contoh Gambar ATA/66 :

Kabel baru juga menggunakan colokan sama 40-pin lama :

Jika kita menggunakan sistem ATA/66 dengan kabel 40-pin, protokol akan beralih otomatis ke ATA/33.

3). ATA/100

Pada tahun 2000, IBM baru disk menjadi begitu cepat, yang ATA/66 keluar dari bisnis. Disk menggunakan protokol baru yang disebut ATA/100, sedang dikembangkan oleh Quantum yang memegang paten Ultra ATA. Antarmuka ATA dimulai pada 1996 dengan ATA/33, yang pada tahun 1998 ditingkatkan menjadi ATA/66. Dua tahun kemudian ATA/100 ini dirilis.

Dimana ATA/33 memberikan dorongan yang sangat kuat di antara bandwidth controller dan hard disk, yang ATA/66 memberikan keuntungan kecil dalam kinerja. Di sisi lain memecahkan banyak masalah kompatibilitas dengan timing memperbaiki dan parameter lain dalam spesifikasi. Akibatnya, ATA/100 dilaporkan menjadi lebih sederhana untuk menerapkan dalam logika chipset. Lebih murah untuk memproduksi  dan sepenuhnya kompatibel dengan baik ATA/33 dan ATA/66.

Antarmuka ATA/100 memiliki bandwidth teoritis dari 100 MB/detik. Ini lebih dari hard disk pun dapat memberikan saat ini. Namun teknologi hard disk adalah peningkatan dalam kecepatan yang sangat tinggi, sehingga disk akan segera mencapai batas ini. SATA maka akan dibutuhkan.

Contoh Gambar ATA/100 :





4). ATA/133

Pada tahun 2001 beberapa vendor hardware ATA/133 diperkenalkan sebagai versi baru dari antarmuka.

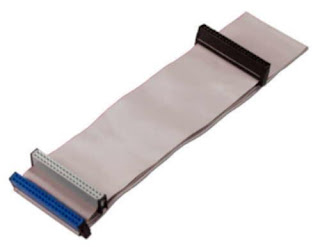

Contoh Gambar ATA/133 :



5). Serial ATA ( SATA )

Serial ATA atau bus komputer SATA adalah sebuah antarmuka penyimpan untuk menghubungkan host bus adapter untuk perangkat penyimpanan massal seperti hard disk drive dan optical drive. Mulai pada tahun 2004 SATA host adapter terintegrasi ke hampir semua motherboard modem,  baik itu desltop maupun laptop.
Serial ATA ini dirancang untuk menggantikan standar ATA ( AT Attachment ) yag lebih tua ( juga dikenal sebagai EIDE). SATA dapat menggunakan perintah – perintah tingkat rendah yang sama, namun SATA host-adapter dan perangkat yang terkoneksi berkomunikasi melalui kabel serial kecepatan tinggi melalui dua pasang kabel konduktor. Sebaliknya, Paralel ATA ( PATA ) menggunakan 16 kabel konduktor data yang masing – masing beroperasi pada kecepatan yang jauh lebih rendah.
SATA menawarkan beberapa keunggulan menarik dibandingkan antermuka Paralel ATA ( PATA ) yang lebih tua, yaitu mengurangi kabel yang tebal dan mengurangi biaya ( berkurang dari delapanpuluh kabel ke tujuh), lebih cepat dan lebih efisien dalam hal ransfer data, dan fitur hot swapping.
Pada akhir – akhir ini SATA telah menggantikan sebagian besar Paralel ATA ( PATA ) di semua konsumen pengiriman PC. PATA tetap sigunakan dalam industri dan aplikasi benam ( embedded application ) yang tergantung pada penyimpanan Compact Flash, meskipun standar penyimpanan CFast  yang baru akan didasarkan pada SATA.
Antarmuka SATA baru, dapat memompa sekuat 160 MB per detik dalam versi pertama (1x SATA atau SA1X). Kemudian versi menjanjikan bandwit sampai 528 MB per detik. Bahkan lebih menjanjikan adalah desain kabel baru SATA. Alih-alih 40/80 konduktor kabelnya hanya menampung 4 konduktor
Contoh Gambar SATA :

6). Paralel ATA ( PATA )

Paralel ATA ( PATA ) awalnya ATA adalah antarmuka standar unrtuk sambungan dari penyimpanan perangkat seperti hard disk, solid-state drive, dan CD-ROM drive di komputer. Standar tersebut dikelola oleh X3 / INCITS komite. Ia menggunakan mendasari AT Attachment ( ATA ) dan AT Attachment Packet Interface ( ATAPI) standar.
ATA paralel standart saat ini adalah hasil dari sejarah panjang pengembangan teknis incremental, yang dimulai dengan antarmuka AT Attachment asli, dikembangkan untuk digunakan pada awal PC AT peralatan. Antarmuka ATA itu sendiri berevolusi dalam beberapa tahap dari Western Digital asli Terpadu Drive Electronics ( IDE ). Akibatnya, banyak di dekat-sinonim untuk ATA / ATAPI dan inkarnasi sebelumnya ada, termasuk singkatan seperti IDE yang masih digunakan informal umum. Pada awal tahun 2007, sebagian besar telah digantikan oleh Serial ATA ( ATA ) dalam sistem baru.
Contoh Gambar PATA :

7). Ultra ATA

Ultra ATA adalah sebuah versi dari AT Attachment (ATA) standar yang mendukung modus burst kecepatan transfer data dari 33,3 MBps. Untuk mengambil keuntungan dari kecepatan tinggi atau sebuah protokol yang mendukung lebih cepat tingkat transfer data dari hard disk drive.

 Contoh Gambar Ultra ATA :
